آلية عمل مطحنة ريمون: دقة في الطحن وكفاءة في الأداء
تعتبر مطحنة ريمون (Raymond Mill) من المعدات الأساسية في صناعة الطحن، حيث توفر حلاً فعالاً لإنتاج مساحيق دقيقة لمجموعة واسعة من المواد. تعتمد آلية عمل هذه المطحنة على مبادئ فيزيائية دقيقة تضمن تحقيق النعومة المطلوبة مع استهلاك منخفض للطاقة.

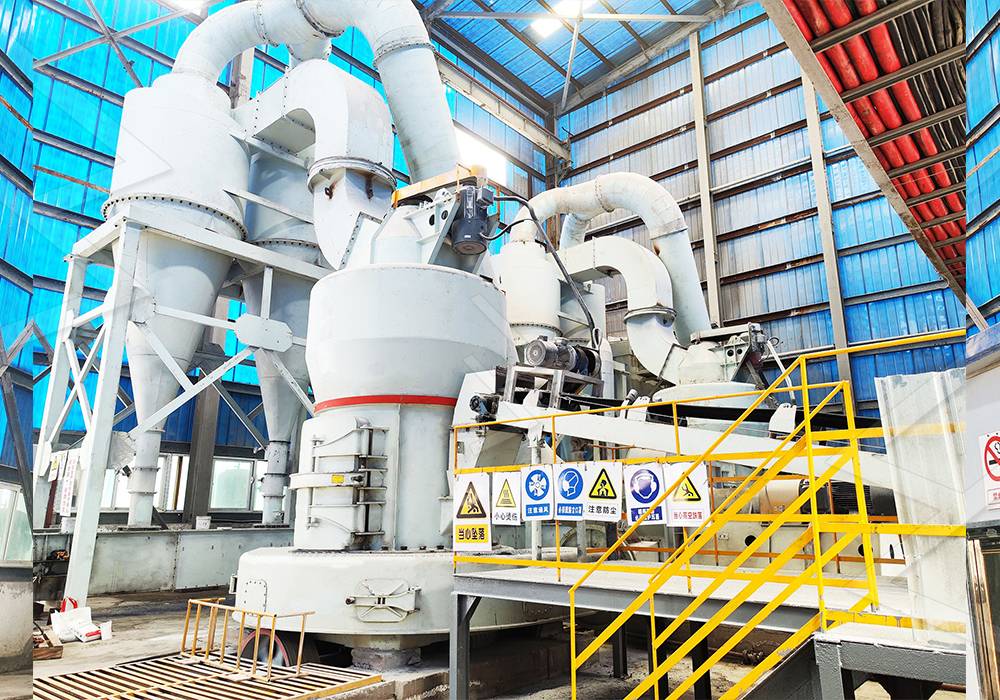

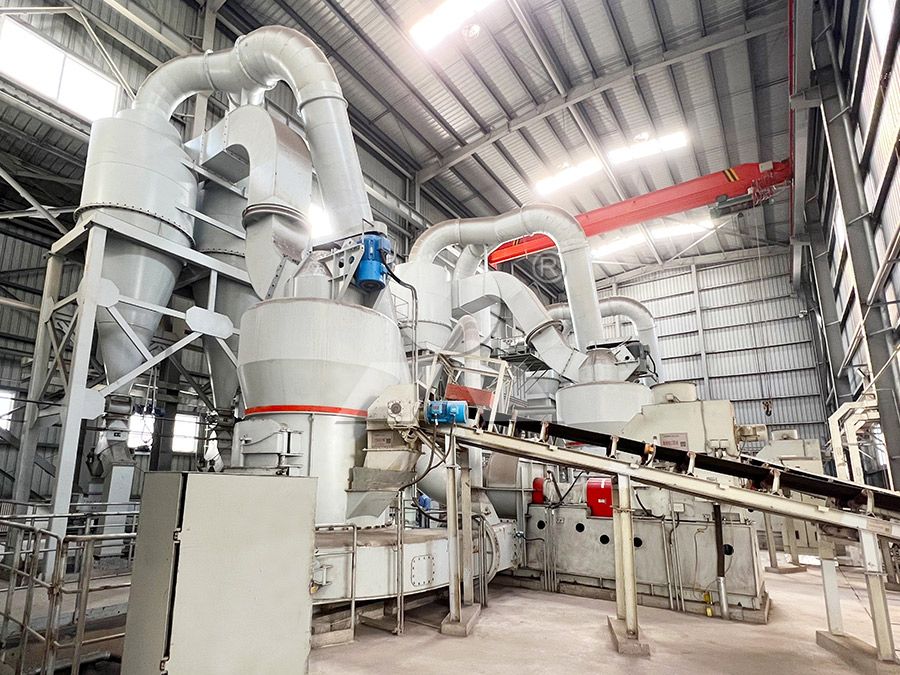

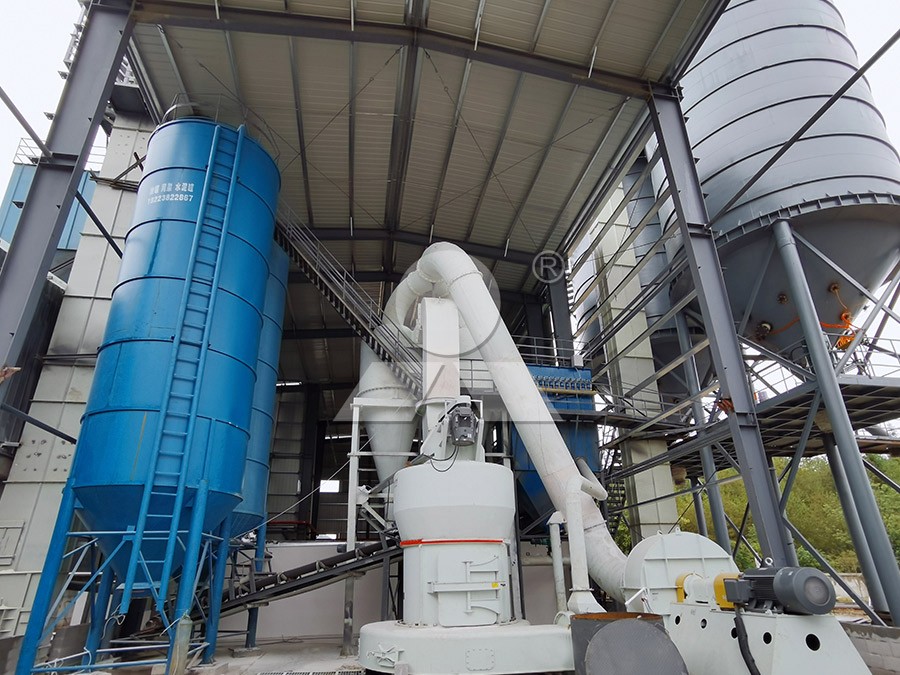

مبدأ العمل خطوة بخطوة
تبدأ العملية بتغذية المواد الخام (بحجم أقل من 25 مم) إلى كسارة فكية ليتم تكسيرها إلى الحجم المطلوب. بعد ذلك، يتم رفع المواد المكسرة إلى قادوس التغذية عبر مصعد دلو. يقوم مغذي اهتزازي كهرومغناطيسي بنقل المواد بشكل متجانس ومستمر إلى غرفة الطحن.
Inside the grinding chamber, the central shaft, driven by the motor and reducer, rotates the turntable. Dozens of grinding rollers, connected through pins, rotate against the raceway of the grinding ring. Under centrifugal force, the rollers oscillate outward to press against the ring. The material is scooped up by the shovel blade and fed to the grinding zone between the rollers and the ring, where it is crushed into powder.
نظام فصل المسحوق وجمع الغبار
After the initial grinding, the powdered material is carried by the airflow from the blower into the separator for classification. The separator’s turbine action causes coarse particles to fall back onto the turntable for regrinding, while fine powder合格 proceeds with the air current into the cyclone powder collector. The final product is discharged through the output valve.
يتميز نظام تدفق الهواء بأنه مغلق تماماً ويعمل تحت ضغط سلبي وإيجابي، مما يمنع تسرب الغبار. يتم تنقية الهواء المحمل بكميات قليلة من الغبار بواسطة مرشح قبل خروجه عبر منقي الصوت، مما يضمن تشغيلاً صديقاً للبيئة.
التطور التكنولوجي: من ريمون إلى المطاحن فائقة النعومة
بينما تظل مطحنة ريمون خياراً قيماً للتطبيقات التقليدية، فإن شركة Zhengzhou Shuguang قد طورت جيلاً جديداً من معدات الطحن لتلبية الطلب المتزايد على المساحيق فائقة النعومة. أحد هذه الحلول المتطورة هو MW Ultrafine Grinding Mill.

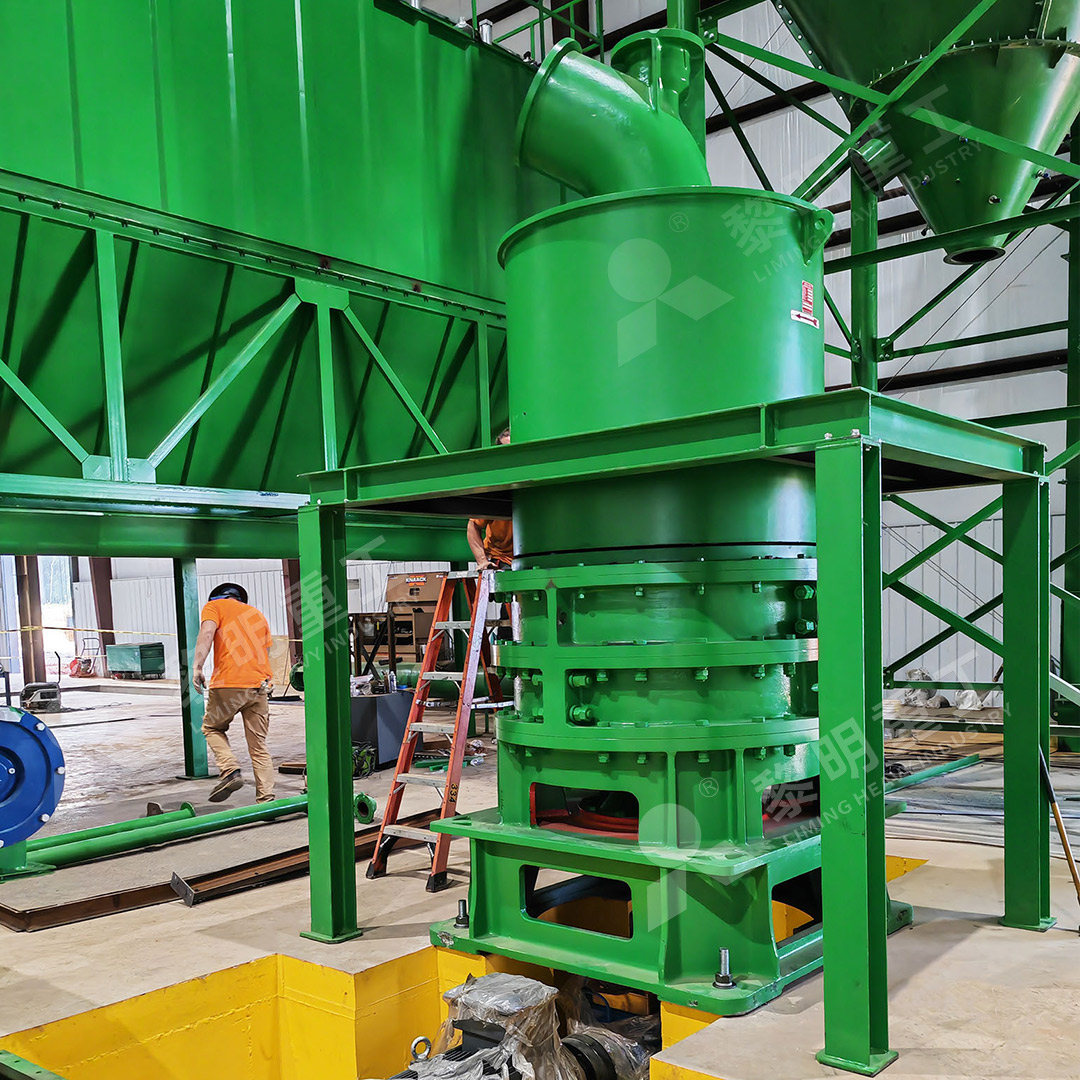

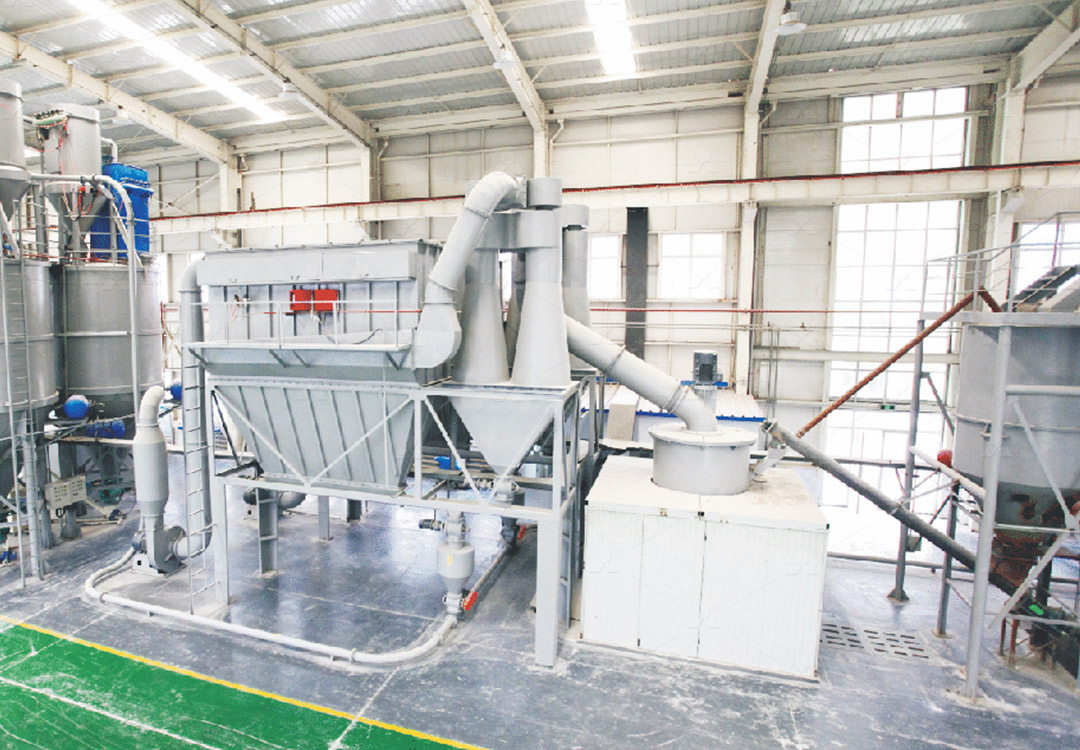

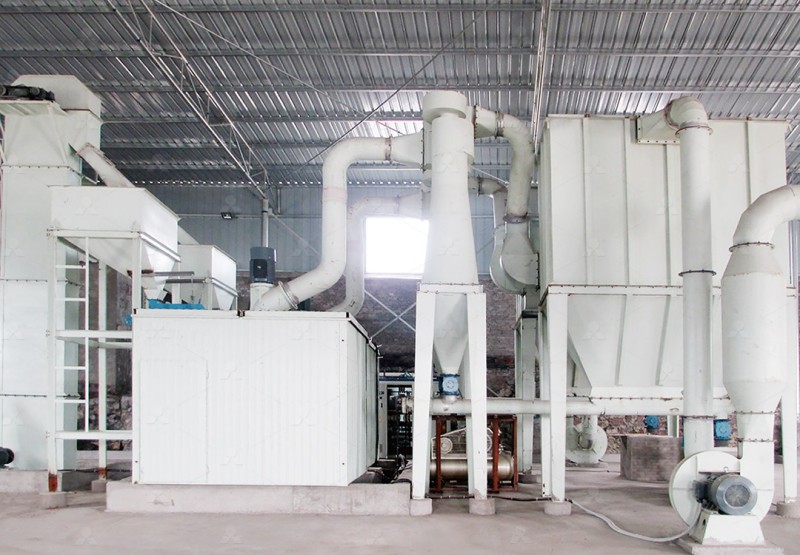

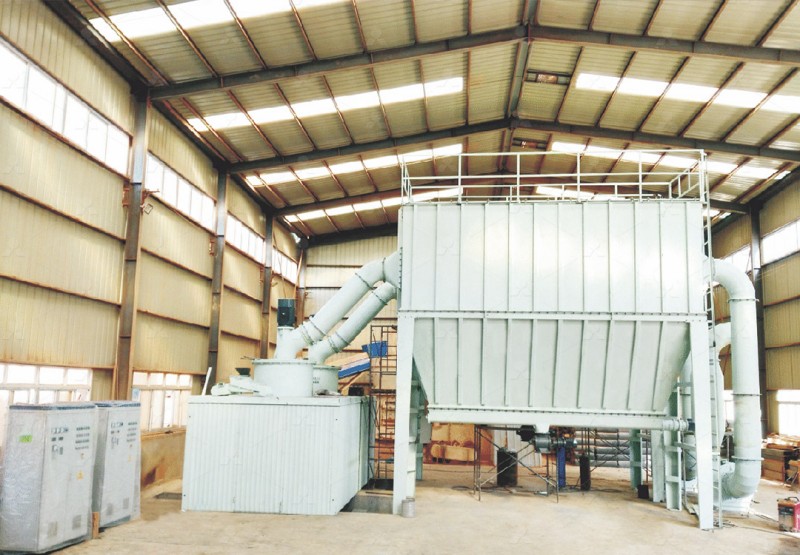

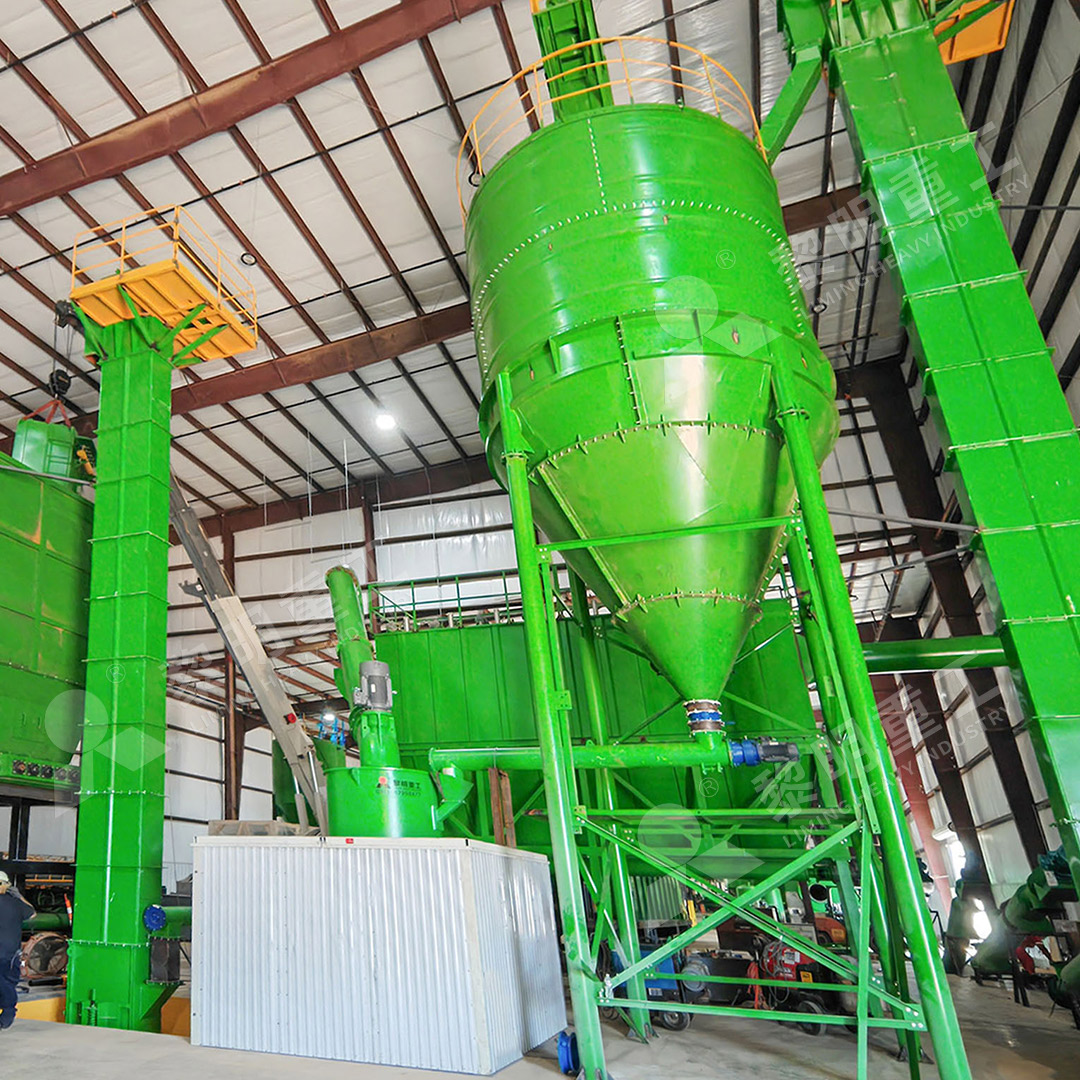

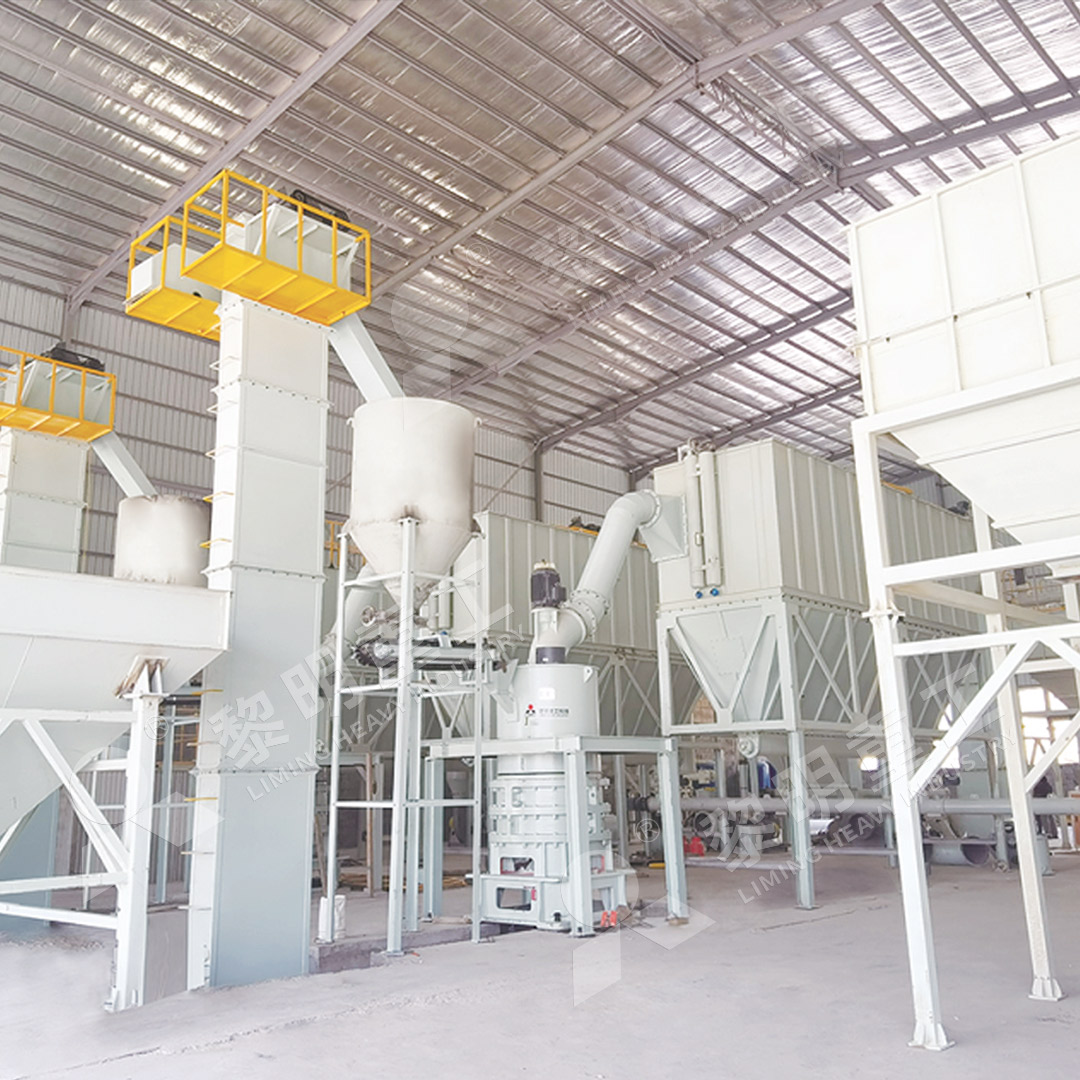

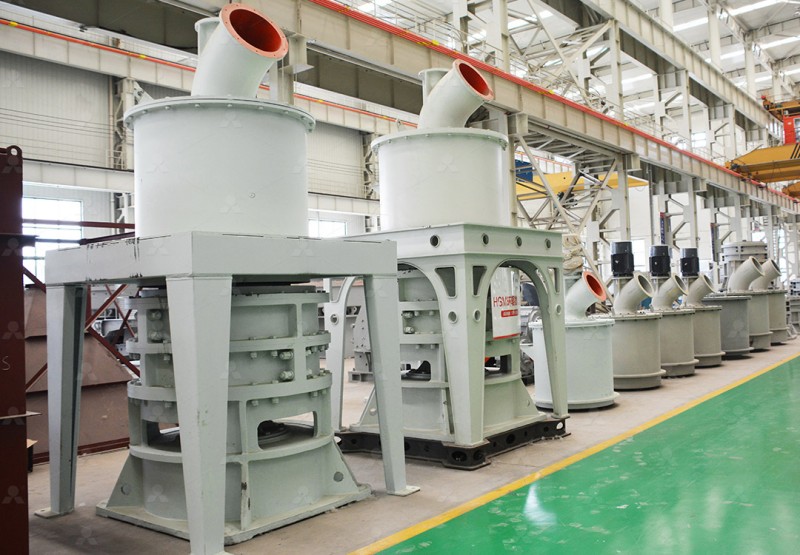

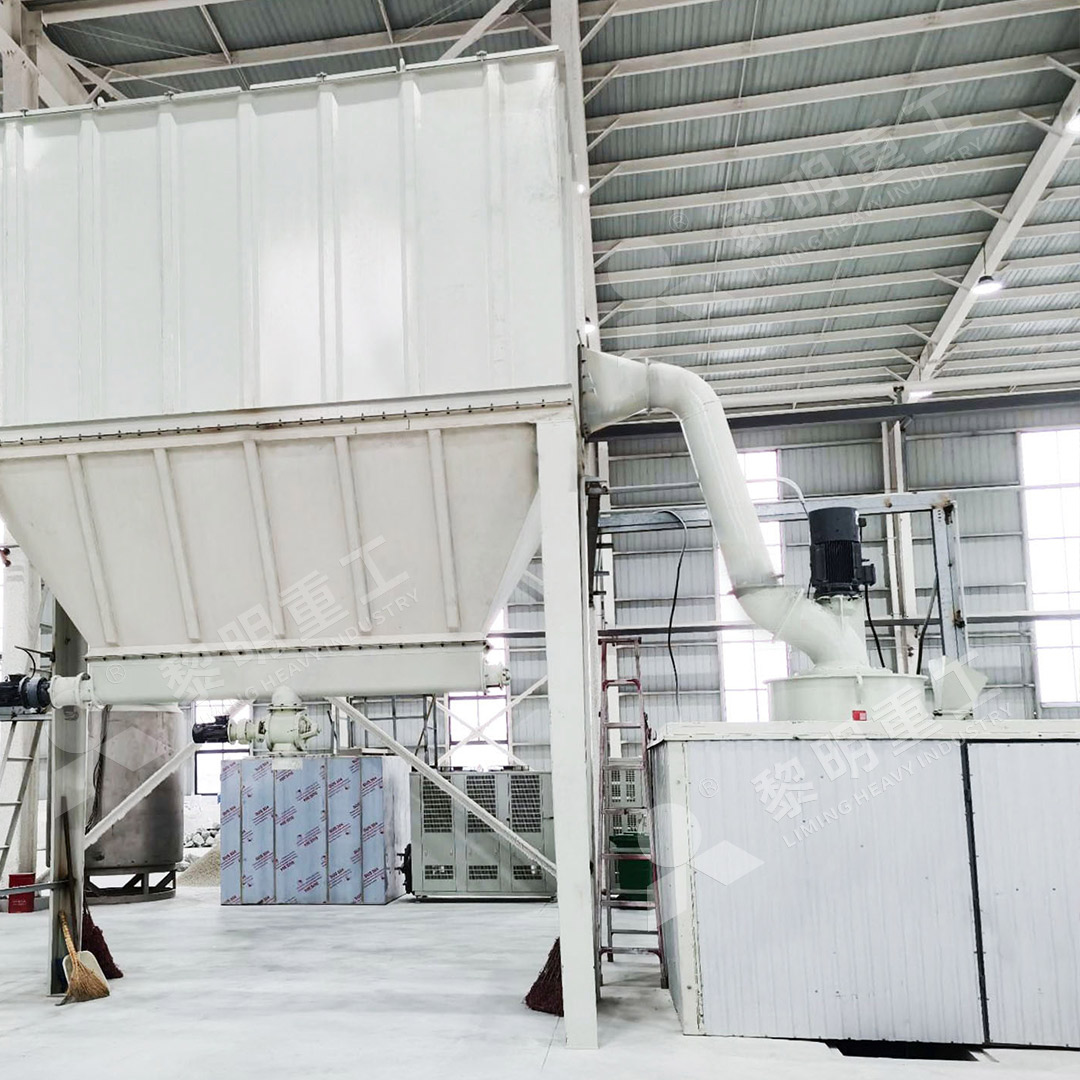

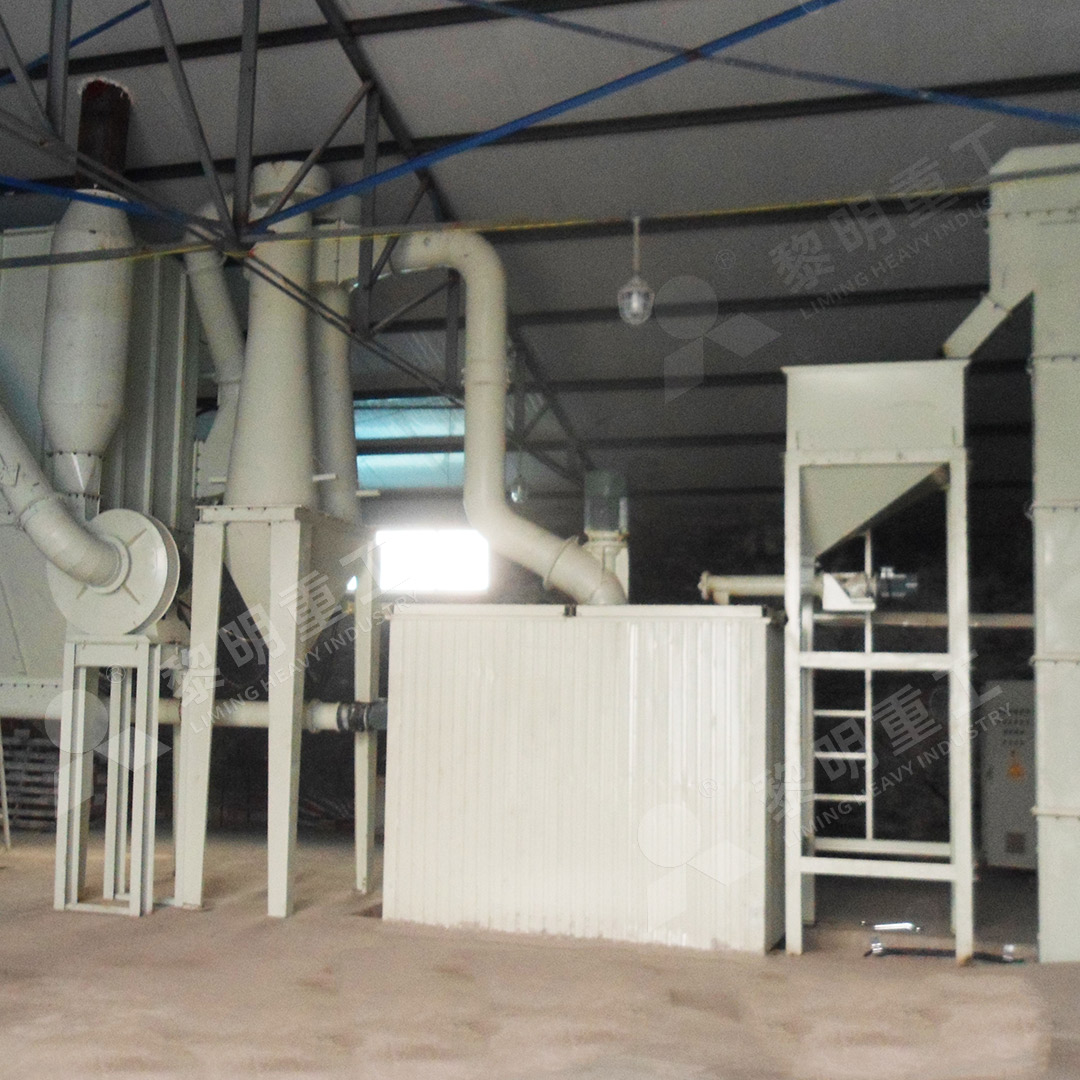

مطحنة MW فائقة النعومة: قفزة نوعية في الأداء
تم تصميم مطحنة MW خصيصاً للعملاء الذين يحتاجون إلى إنتاج مسحوق فائق النعومة يتراوح بين 325 إلى 2500 mesh. تتميز بكفاءة طحن أعلى بنسبة 40% مقارنة بمطاحن الطحن النفاثة، مع خفض استهلاك الطاقة للنظام إلى 30% فقط. تبلغ سعتها 0.5 إلى 25 طن في الساعة للمواد بحجم 0-20 مم.
One of its key innovations is the absence of rolling bearings and screws inside the grinding chamber, eliminating concerns about bearing damage or loose screws causing machine failure. The external lubrication device allows for lubrication without shutdown, enabling continuous 24/7 operation.

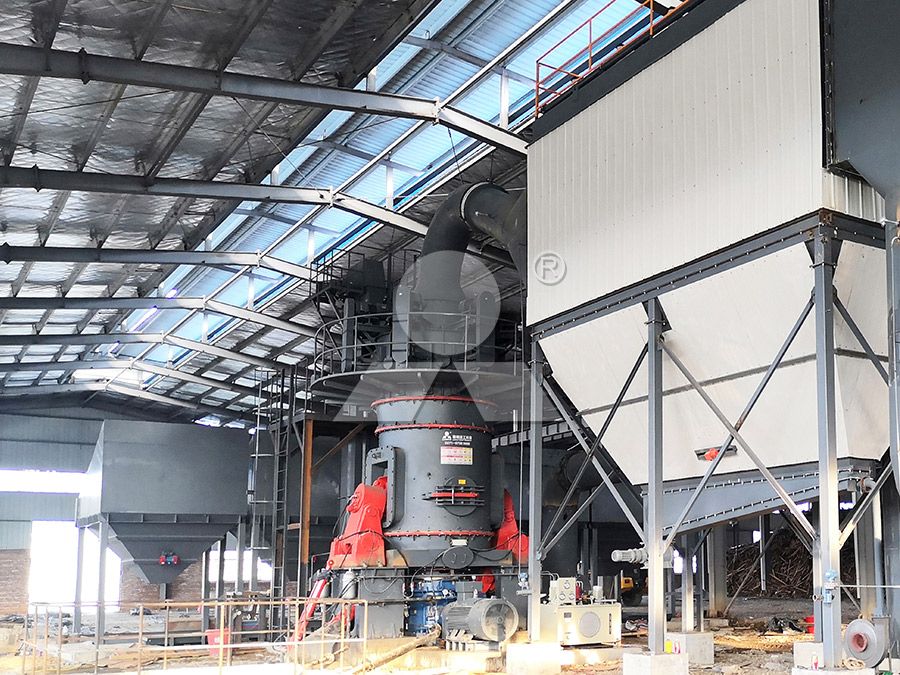

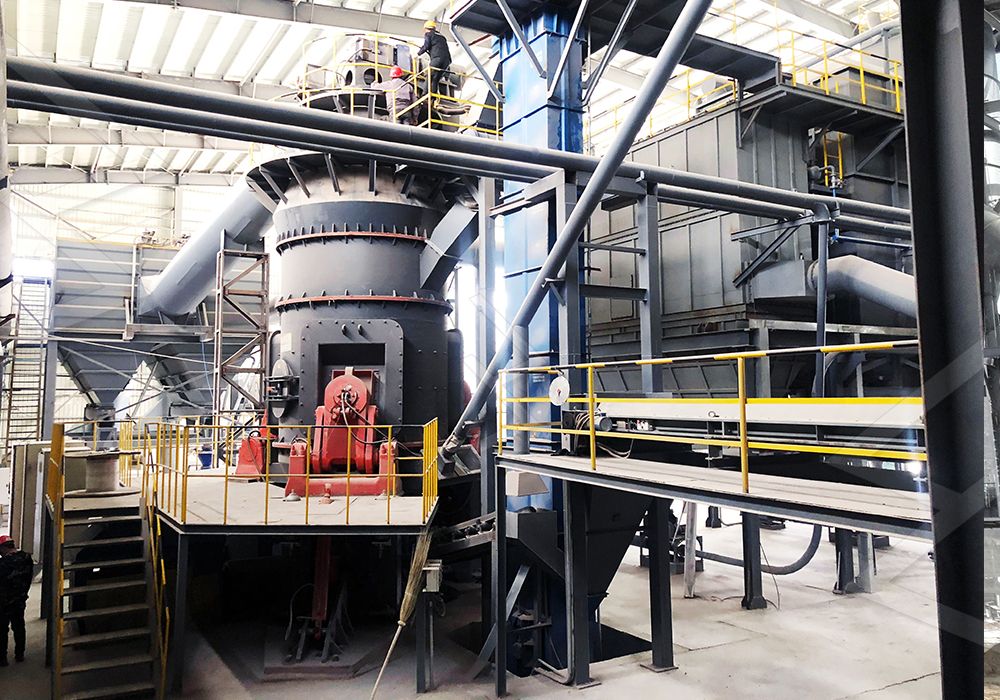

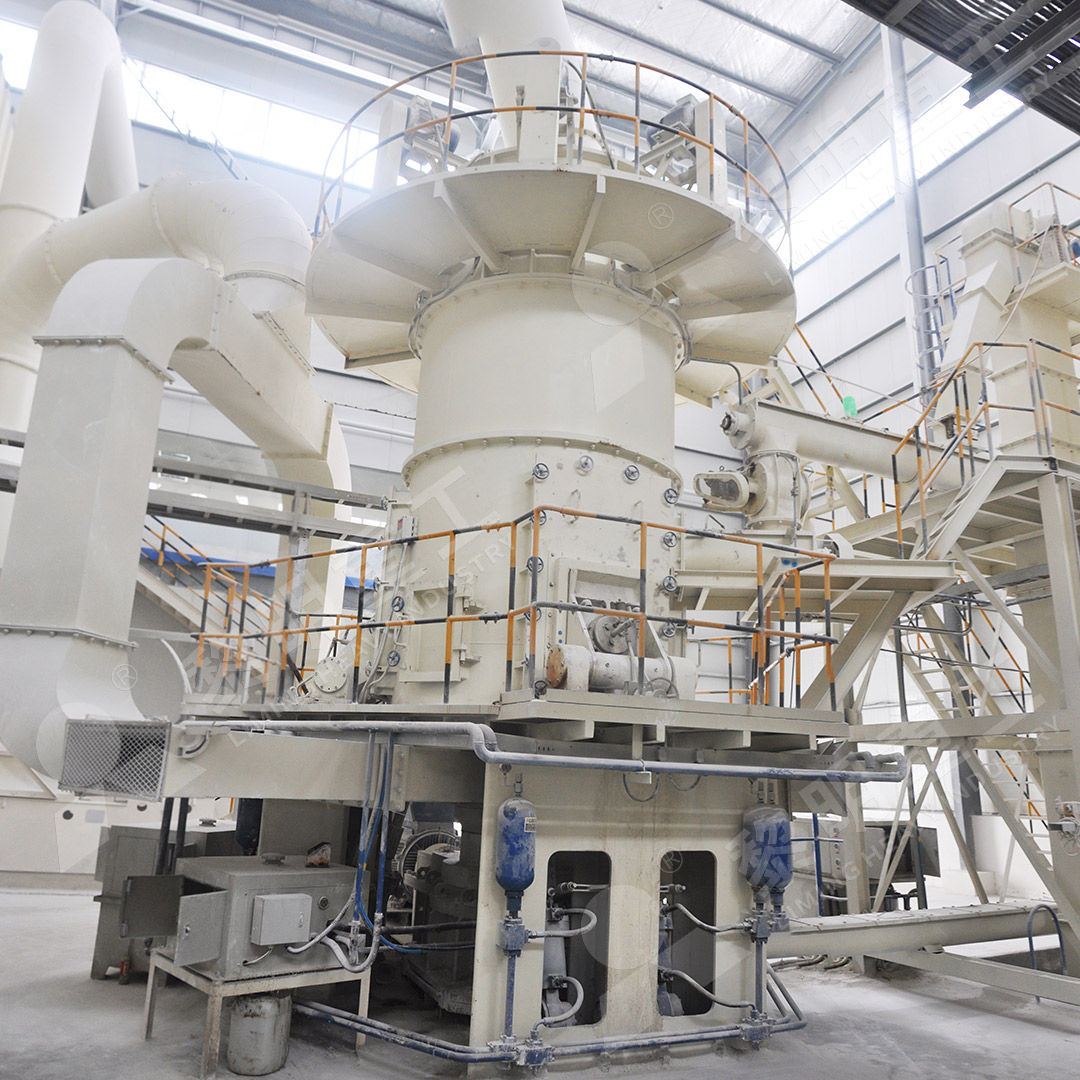

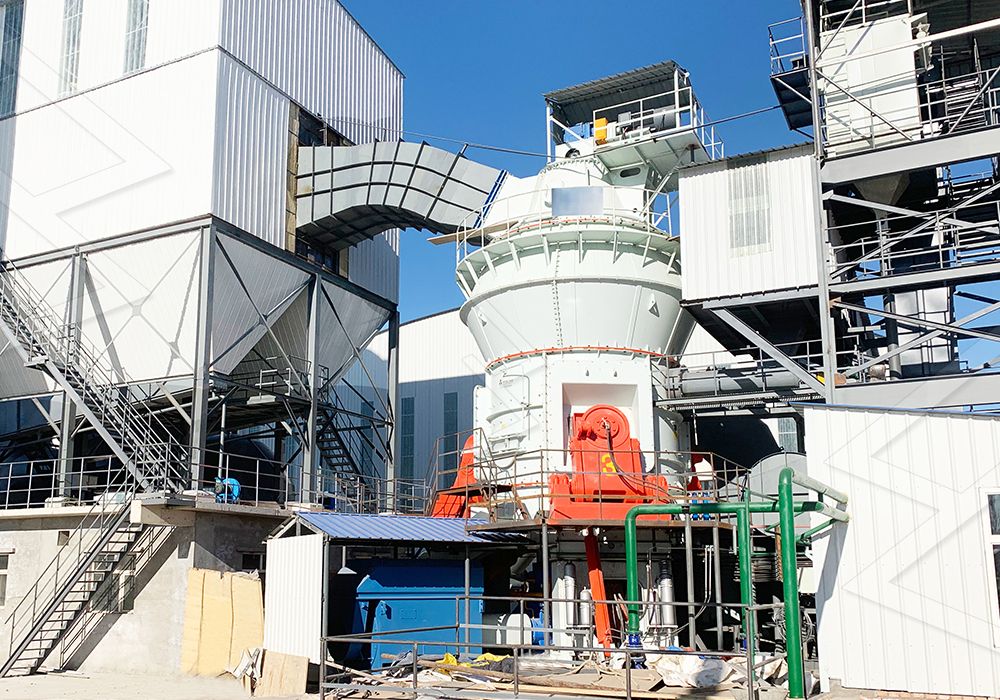

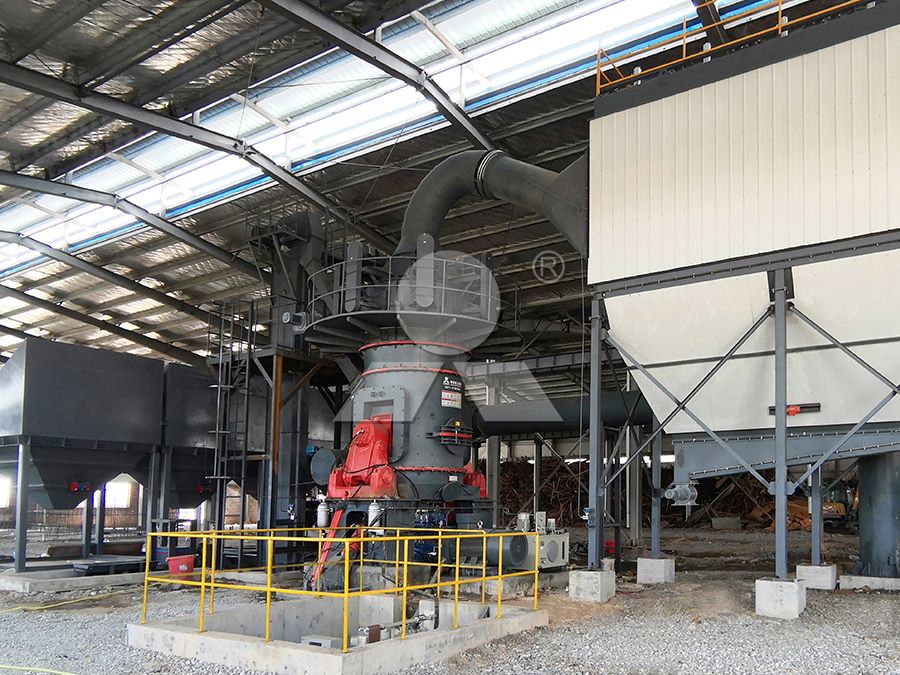

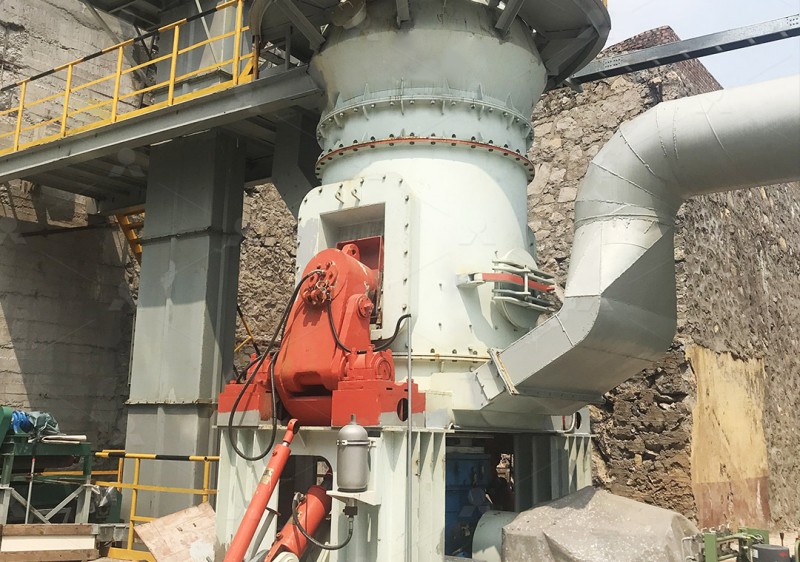

Another notable solution is the LUM Ultrafine Vertical Grinding Mill, which integrates grinding, classifying, and transporting. It features unique roller shell and lining plate grinding curves for easier material layer formation and higher product whiteness. Its multi-head powder separating technology, controlled by a PLC system, allows for precise control over fineness and reduces energy consumption by 30%-50%.
أسئلة مكررة (FAQ)
ما هي المواد التي يمكن أن تتعامل معها مطحنة ريمون؟
تشمل التطبيقات الشائعة الأسمنت، والفحم، وإزالة الكبريت من محطات الطاقة، والمعادن، والصناعات الكيميائية، والمعادن غير المعدنية، ومواد البناء، والسيراميك.
ما هي ميزة نظام الضغط السلبي والإيجابي؟
يضمن النظام المغلق عمل المطحنة دون تسرب للغبار، مما يحافظ على نظافة بيئة العمل ويتوافق مع معايير الحماية البيئية.
كيف يتم التحكم في نعومة المنتج النهائي؟
يتم التحكم في النعومة primarily through the separator’s settings. Adjusting the speed of the classifier rotor allows for precise control over the particle size of the final powder.

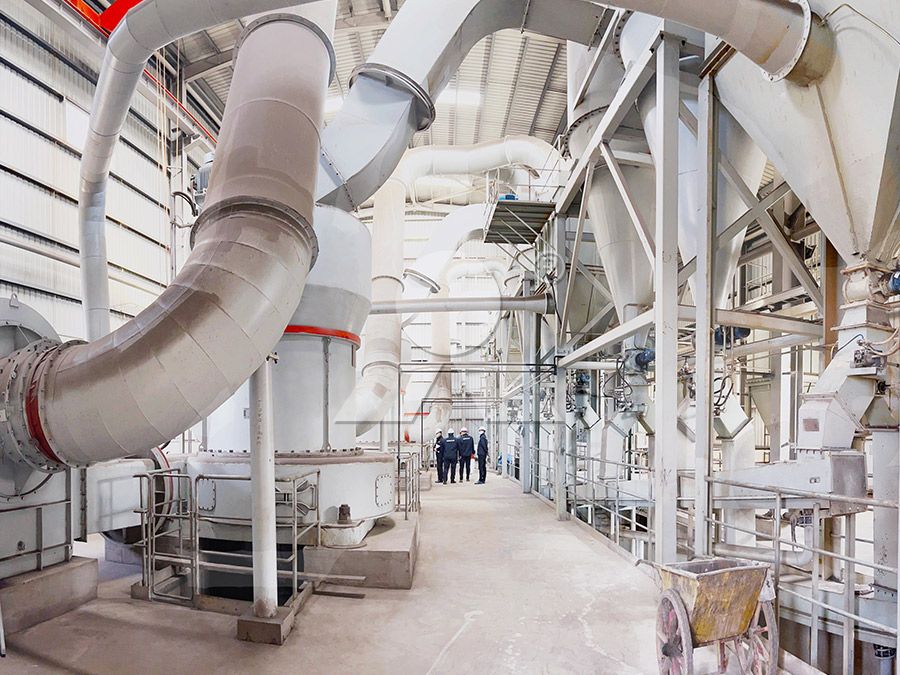

ماذا عن صيانة مطحنة ريمون؟
التصميم البسيط والموثوق يسهل الصيانة. توفر شركة شوغوانغ خدمات فنية وقطع غيار أصلية لضمان التشغيل الخالي من المتاعب.
