مكونات طاحونة الأسطوانة العمودية: دليل شامل
مكونات طاحونة الأسطوانة العمودية: دليل شامل
تعد طواحين الأسطوانة العمودية حجر الزاوية في العديد من الصناعات الحديثة، من إنتاج الإسمنت إلى طحن المعادن غير المعدنية والفحم. تعتمد كفاءة هذه الطواحين واستقرارها التشغيلي على فهم دقيق لمكوناتها الرئيسية وآلية عملها المتكاملة. في هذا الدليل الشامل، سنستعرض المكونات الأساسية لهذه الأنظمة المتطورة ووظيفة كل منها.
المكونات الرئيسية
يتكون هيكل طاحونة الأسطوانة العمودية من عدة وحدات مترابطة تعمل بتناغم لتحويل المواد الخام إلى مسحوق ناعم:

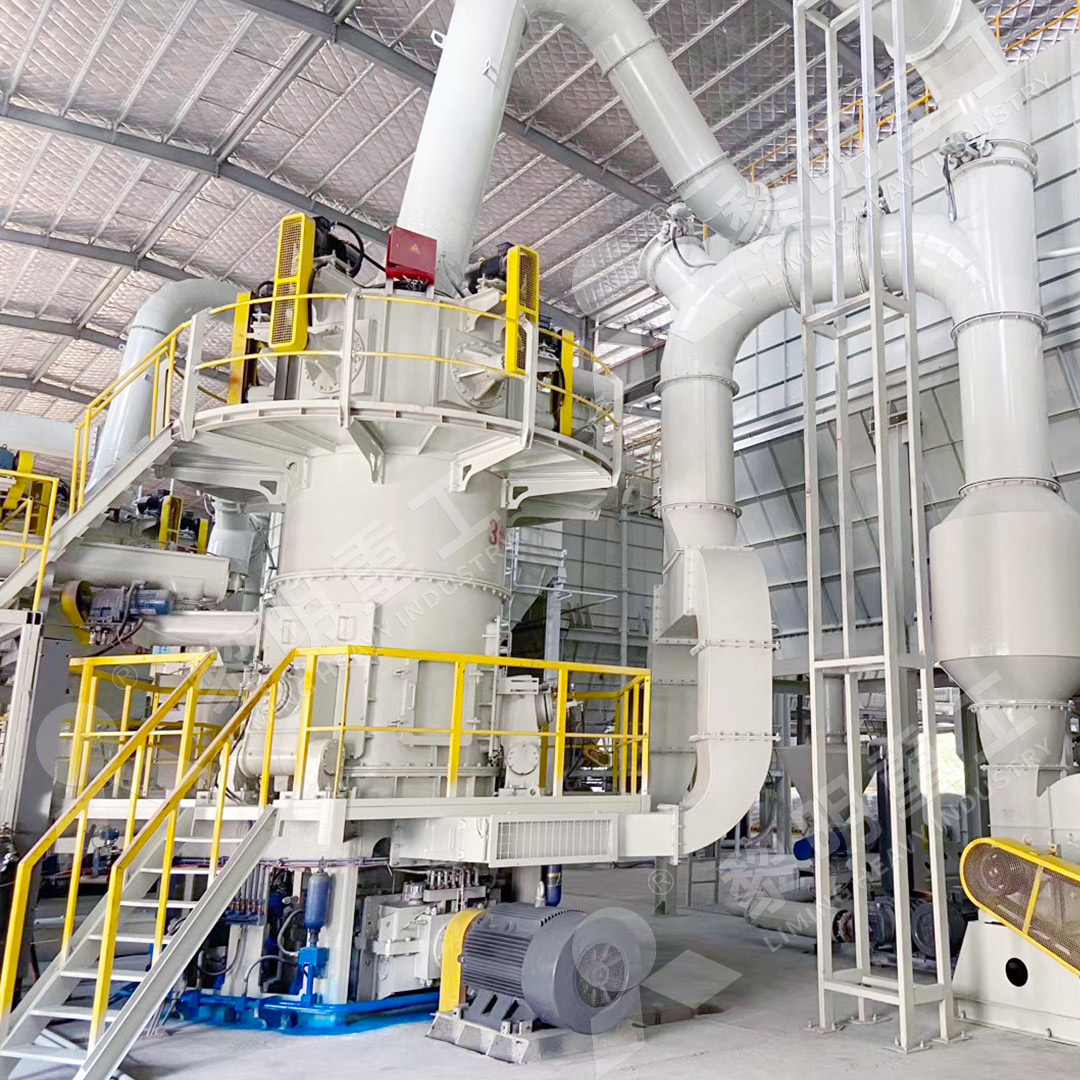

1. وحدة الطحن الأساسية
تتكون من طاولة الطحن (الطبق الدوار) والأسطوانات (البكرات) التي تضغط على المواد. تصميم منحنيات الطحن في الأسطوانات وطاولة الطحن هو عامل حاسم في كفاءة العملية.
2. نظام الفصل (المنفصل)
يقع في الجزء العلوي من الطاحونة، ويعمل على فصل الجسيمات الناعمة المؤهلة عن الخشنة التي تحتاج لإعادة الطحن. تستخدم التقنيات الحديثة مثل المنفصل ذو القفص متعدد الرؤوس لتحقيق دقة عالية في الفصل.

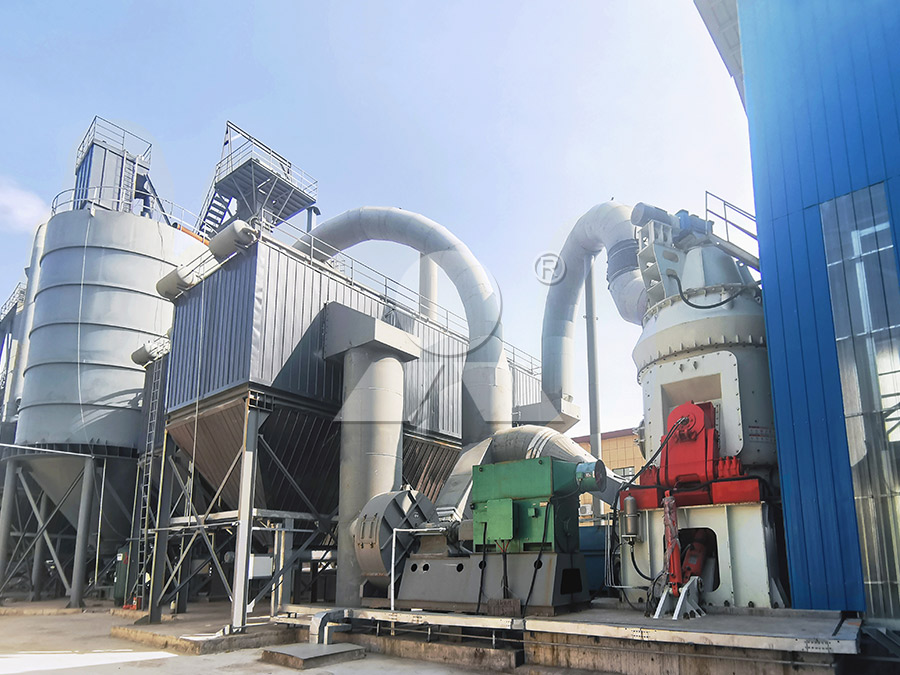

3. نظام النقل والهواء
يشمل مروحة السحب، وقنوات الهواء، وجهاز جمع المسحوق (الإعصاري). يعمل هذا النظام تحت ضغط سلبي لمنع تسرب الغبار.
4. نظام التغذية
يتكون من قادوس التخزين، والمغذي الاهتزازي أو اللولبي، الذي يضمن تدفقاً منتظماً ومتحكماً به للمواد إلى مركز طاولة الطحن.
5. نظام القيادة والتحكم
يشمل المحرك الرئيسي، علبة التروس (الريديوسر)، ونظام التحكم الآلي (مثل PLC) الذي يدير جميع المعاملات مثل سرعة الدوران وضغط الطحن.
6. أنظمة المساعدة
تشمل نظام تزييت خارجي (يسمح بالصيانة دون توقف)، وجهاز كبح اهتزاز، وجهاز تخفيض الضوضاء، وجهاز جمع الغبار بنبضات هواء.
مبدأ العمل المتكامل
تعمل المكونات معاً في دورة مغلقة: تدور طاولة الطحن بفعل المحرك، وتتساقط المواد من المغذي إلى مركزها. تحت تأثير القوة الطاردة المركزية، تتحرك المواد نحو الحافة حيث يتم طحنها بين الطاولة والأسطوانات. يرفع تيار الهواء المسحوق إلى جهاز الفصل، حيث تعاد الحبيبات الخشنة للطحن، بينما تنتقل الناعمة إلى جهاز جمع المسحوق النهائي.
التطورات التكنولوجية والحلول المتقدمة
شهدت تصميمات الطواحين العمودية تطورات كبيرة لمعالجة تحديات مثل استهلاك الطاقة، وصعوبة الصيانة، والتحكم في النعومة. إحدى الحلول الرائدة في هذا المجال هي طاحونة MW للطحن فائق النعومة (MW Ultrafine Grinding Mill).
تم تصميم MW خصيصاً لإنتاج مسحوق فائق النعومة (بين 325-2500 mesh). تتميز بكفاءة طحن عالية تزيد بنسبة 40% عن مطاحن الطحن النفاث مع توفير 70% في استهلاك الطاقة. يحتوي تصميمها على منفصل مسحوق من نوع القفص يعتمد تقنيات ألمانية، ولا توجد محامل متداول أو مسامير داخل غرفة الطحن، مما يلغي مخاطر تلف المحامل أو انفكاك المسامير. كما أنها مجهزة بجهاز تجميع غبار بنبضات هواء وغرفة تخميد للضوضاء، مما يجعل التشغيل أكثر صداقة للبيئة.
للتطبيقات التي تتطلب موثوقية فائقة وسهولة في الصيانة، يبرز نموذج آخر وهو طاحونة LUM للطحن فائق النعومة العمودية (LUM Ultrafine Vertical Grinding Mill). تجمع هذه الطاحونة بين تقنية الأسطوانة الطاحنة المتطورة من تايوان وتقنية الفصل الألمانية. تتميز بتقنية التحديد المزدوج للموضع (إلكتروني وميكانيكي) التي تمنع الاصطدام المدمر بين الأسطوانة وطاولة الطحن بسبب الاهتزازات. كما أن هيكلها القابل للانعكاس يسمح بإخراج الأسطوانات الطاحنة بسهولة للفحص والصيانة، مما يقلل وقت التوقف إلى الحد الأدنى.
خاتمة
إن فهم مكونات طاحونة الأسطوانة العمودية وآلية تفاعلها ليس مجرد معرفة تقنية، بل هو مفتاح لتحقيق التشغيل الأمثل، وتعزيز الإنتاجية، وخفض تكاليف الصيانة. إن التصميم المعياري والتقنيات المدمجة مثل تلك الموجودة في MW وLUM تجعل هذه المعدات استثماراً ذكياً لمستقبل صناعي أكثر كفاءة واستدامة.
الأسئلة الشائعة (FAQ)
ما هي المادة النموذجية التي يمكن طحنها في الطواحين العمودية؟
يمكنها معالجة مجموعة واسعة من المواد غير المعدنية مثل الحجر الجيري، الكالسيت، الدولوميت، الجبس، الباريت، الرخام، التلك، ومسحوق الفحم، بالإضافة إلى الخبث والمواد الصناعية الأخرى.
كيف يتم التحكم في نعومة المنتج النهائي؟
يتم التحكم في النعومة بشكل أساسي من خلال تعديل سرعة دوران منفصل المسحوق (الفاصل). تسمح أنظمة متطورة مثل المنفصل ذو القفص متعدد الرؤوس بتحكم دقيق في قطر قطع الجسيمات وتحقيق نعومة قابلة للتعديل على نطاق واسع.
ما هي مزايا الطواحين العمودية مقارنة بالطواحين الكروية التقليدية؟
تشمل المزايا: توفيراً كبيراً في الطاقة (30-50%)، مساحة أرضية أصغر (حوالي 50%)، وقت بقاء أقصر للمادة (يقلل الطحن المتكرر)، محتوى حديد منخفض في المنتج، تشغيل أكثر هدوءاً، وأنظمة تحكم آلية متقدمة.
كيف تتعامل الطواحين الحديثة مع مشكلة الصيانة؟
تستخدم تصاميم مثل الهيكل القابل للانعكاس، وأنظمة التزييت الخارجية التي تسمح بالصيانة دون توقف، وغياب المحامل الدوارة داخل غرفة الطحن. هذا يسهل الوصول إلى الأجزاء القابلة للاستهلاك ويقلل وقت التوقف عن العمل.
هل عملية الطحن صديقة للبيئة؟
نعم. تعمل الأنظمة الحديثة تحت ضغط سلبي كامل مع مجمعات غبار نبضية فعالة، مما يمنع تماماً انبعاثات الغبار. كما أن استهلاكها المنخفض للطاقة وانخفاض مستويات الضوضاء يساهمان في تشغيل يتوافق مع معايير الحماية البيئية الصارمة.
